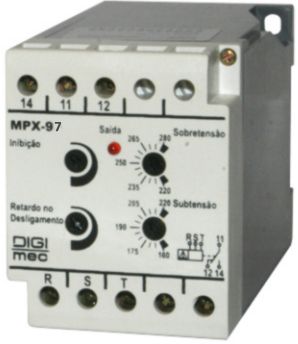

MPX-97 RELÉ DE CONTROLE DE NÍVEL MPX97/220VCA DIGIMEC

MPX-97 Relé de Controle de Nível DIGIMEC

• Código: MPX97/220VCA
• Alimentação (-15% +10%) 110, 220, 380, 440, 460 e 480 Vca (especificar)
• Frequência da rede 50 - 60 Hz
• Consumo 3 VA (aproximadamente)
• Sequência de fase (ANSI 47) Positiva: (RST – STR – TRS)
• Desequilíbrio entre fases (ANSI 60) 20% fixo
• Subtensão (ANSI 27) 110Vca – ajustável de 80 a 110 Vca 220Vca – ajustável de 160 a 220 Vca
• 380Vca – ajustável de 320 a 380 Vca 440Vca – ajustável de 380 a 440 Vca
• 460Vca – ajustável de 400 a 460 Vca 480Vca – ajustável de 420 a 480 Vca
• Sobretensão (ANSI 59) 110Vca – ajustável de 110 a 140 Vca 220Vca – ajustável de 220 a 280 Vca
• 380Vca – ajustável de 380 a 440 Vca 440Vca – ajustável de 440 a 500 Vca
• 460Vca – ajustável de 460 a 520 Vca 480Vca – ajustável de 480 a 540 Vca
• Ajuste de retardo desligamento 0 a 10 segundos
• Ajuste de tempo de inibição MPX-97 e MPX-130 - Não possui
• Ajuste de retardo no ligamento MPX-97 e MPX-130 - 0 a 20 segundos
• Repetibilidade Tensão: 2% fim de escala Tempo: 5% fim de escala
• Histerese Tensão: 2% fim de escala Tempo: 2% fim de escala
• Tempo de comutação 20 ms
• Tempo de comutação após falha 100 ms
• Tempo de retorno 100 ms
• Tempo de estabilização térmica < 30 min.
• Tempo de energização < 2 seg.
• Relé de saída MPX-93 e MPX-97: 1 x 5 Amp 250 Vac máx. carga resistiva – reversível
• MPX-111 e MPX-130: 2 x 5 Amp 250 Vac máx. carga resistiva – reversível
• Material dos contatos AgCdO
• Vida útil dos contatos Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações
• Temperatura Ambiente De trabalho: 0 a 50°C De armazenamento: -10 a 60°C
• Umidade relativa de trabalho 20 a 90 % sem condensação
• Material da caixa Termoplástico
• Terminais de saída Parafusos com alojamento fixo
• Grau de proteção da caixa IP 51
• Grau de proteção nos terminais IP 20
• Capacidade dos terminais Fio: 2,5 mm² Cabo: 2,5 mm²
• Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm
• Fixação Trilho DIN 35 mm ou parafuso
